เช็กสเปก ตารางน้ำหนัก เหล็กไวด์แฟรงค์ มาตรฐาน มอก. ที่ช่างต้องรู้

ในการออกแบบและดำเนินงานก่อสร้างอาคารขนาดใหญ่ ความมั่นคงปลอดภัยของโครงสร้างถือเป็นหัวใจสำคัญสูงสุด การเลือกใช้เหล็กไวด์แฟรงค์ที่ได้มาตรฐาน มอก. ขนาดและน้ำหนักตึงเต็มมิลล์ จึงเป็นตัวแปรสำคัญที่จะช่วยให้การรับน้ำหนักเป็นไปอย่างสมบูรณ์ บทความนี้จะพาทุกคนไปเจาะลึกสเปก คุณสมบัติทางวิศวกรรม พร้อมตารางน้ำหนักมาตรฐานที่ช่างและวิศวกรต้องรู้ก่อนเลือกใช้งาน

ทำความเข้าใจนิยามและคุณสมบัติทางวิศวกรรมของเหล็กไวด์แฟรงค์

เหล็กไวด์แฟรงค์ ถือเป็นหนึ่งในเหล็กโครงสร้างรูปพรรณที่มีบทบาทสำคัญอย่างมากในงานสถาปัตยกรรมยุคใหม่ ด้วยสมบัติทางกลที่โดดเด่นและรูปทรงหน้าตัดที่ถูกออกแบบมาเพื่อกระจายแรงกระทำได้อย่างมีประสิทธิภาพสูงสุด

เหล็กไวด์แฟรงค์คืออะไร และกระบวนการผลิตเหล็กรูปพรรณรีดร้อน

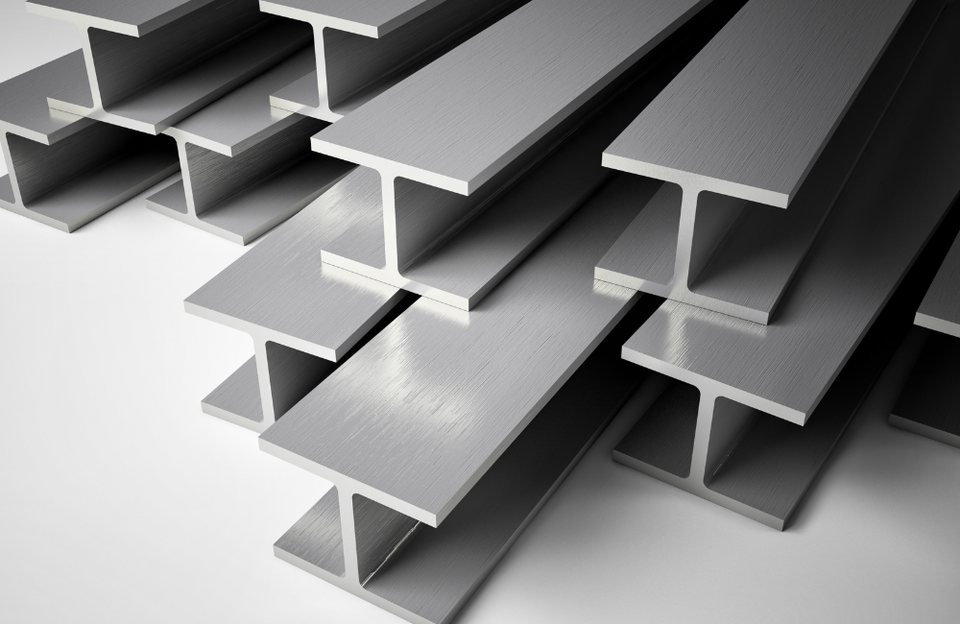

เหล็กไวด์แฟรงค์ (Wide Flange Steel หรือ WF) คือ เหล็กรูปพรรณรีดร้อน (Hot-Rolled Structural Steel) ที่ผ่านการขึ้นรูปด้วยความร้อนสูงจนได้เนื้อโลหะที่เป็นหนาแน่นสม่ำเสมอเป็นเนื้อเดียวกันทั้งชิ้นโดยไม่มีรอยเชื่อมต่อ มีปีก (Flange) ด้านข้างที่กว้างและป้านเรียบตลอดความยาว ผนังตรงกลาง (Web) มีความหนาเท่ากันตลอดท่อน ทำให้มีโครงสร้างแข็งแกร่ง ทนทานสูง ปราศจากจุดอ่อนเรื่องการวิบัติบริเวณรอยต่อ

เปรียบเทียบรูปทรงหน้าตัดของเหล็ก WF กับเหล็กเอชบีมและไอบีม

หากสังเกตหน้าตัดภายนอก เหล็กไวด์แฟรงค์จะมีมิติคล้ายรูปตัว W หรือตัว H ซึ่งแตกต่างจากเหล็กไอบีม (I-Beam) ที่มีปีกเรียวเอียงตรงปลายอย่างชัดเจน แม้ว่าเหล็ก WF และเหล็กเอชบีม (H-Beam) จะสามารถนำมาใช้รับแรงแทนกันได้ในหลายกรณี แต่วิศวกรจำเป็นต้องตรวจสอบอัตราส่วนความหนาของปีกและความกว้างหน้าตัดให้ตรงตามการคำนวณ เพื่อให้ เหล็กโครงสร้าง รับแรงบิดได้ตรงตามสเปก

รวมข้อดีของเหล็กไวด์แฟรงค์ ที่วิศวกรเลือกใช้ในงานก่อสร้างตึกสูง

สำหรับการสร้างตึกระฟ้าหรืออาคารขนาดใหญ่ วิศวกรโครงสร้างชั้นนำมักเลือกใช้เหล็กประเภทนี้ในการทำเสาและคานหลัก เนื่องจากมีคุณสมบัติที่เหนือกว่าวัสดุก่อสร้างชนิดอื่นหลายด้าน ดังนี้

1. ความแข็งแรงสูงและรับน้ำหนักมหาศาลได้อย่างมีประสิทธิภาพ

วิศวกรโครงสร้างและผู้เชี่ยวชาญจาก Cotco Metal Works ยืนยันว่า “เหล็กไวด์แฟรงค์ ซึ่งเป็นเนื้อเดียวกันทั้งชิ้นโดยไร้รอยต่อ มีสมบัติทางกลที่ยอดเยี่ยม สามารถถ่ายเทแรงกดทับแนวดิ่ง (Dead Load & Live Load) แรงดัด และแรงเฉือนได้อย่างสมบูรณ์ ทั้งยังมีปีกกว้างที่ช่วยต้านทานการโก่งงอเมื่อต้องรับน้ำหนักมหาศาล หรือเผชิญแรงลมในอาคารสูง”

2. อัตราส่วนความแข็งแรงต่อน้ำหนักช่วยลดภาระฐานรากอาคาร

เมื่อเทียบกับโครงสร้างคอนกรีตเสริมเหล็กที่ให้ค่าความแข็งแรงเท่ากัน เหล็กไวด์แฟรงค์มีน้ำหนักรวมที่เบากว่ามาก อัตราส่วนความแข็งแรงต่อน้ำหนักที่เหนือกว่านี้ช่วยลด Dead Load ของตัวอาคารได้อย่างมีนัยสำคัญ ส่งผลให้สามารถลดขนาดของฐานรากและเสาเข็มลงได้ ช่วยประหยัดงบประมาณโครงการในภาพรวม

3. เพิ่มความยืดหยุ่นในการออกแบบด้วยช่วงเสาที่กว้างขึ้น

ความต้านทานแรงดัดที่ดีเยี่ยมช่วยให้สถาปนิกและวิศวกรสามารถวางช่วงเสาได้กว้างขึ้น (Long Span) ส่งผลให้พื้นที่ใช้สอยภายในอาคารโปร่งโล่ง ไม่มีเสาขวางทาง และเมื่อต้องการทำโครงสร้างคานโชว์หรือต่อเติมอาคาร สามารถเลือกใช้ เหล็กลายไม้ OAKEN ซึ่งเป็นนวัตกรรมเหล็กโครงสร้างเคลือบผิวลายไม้ธรรมชาติมาใช้แทนเพื่อความสวยงามและแข็งแกร่งได้อีกด้วย

4. ลดระยะเวลาในการก่อสร้างและควบคุมงบประมาณได้แม่นยำ

เนื่องจากเป็นชิ้นส่วนสำเร็จรูปที่ผ่านการแปรรูปตัดขนาดตามสเปกจากโรงงาน หน้างานจึงทำเพียงการนำมาประกอบ ขันสลักเกลียว หรือเชื่อมต่อ ซึ่งเป็นงานที่ ติดตั้งง่าย และรวดเร็ว ไม่ต้องเสียเวลาตั้งนั่งร้านรอการบ่มตัวของคอนกรีต ช่วยลดระยะเวลาทำงาน ประหยัดค่าแรงคนงาน และควบคุมงบประมาณได้อย่างแม่นยำ

5. คุณภาพเนื้อเหล็กสม่ำเสมอได้มาตรฐานสากลจากโรงงานผลิต

ชิ้นงานเหล็กไวด์แฟรงค์ผลิตภายใต้ระบบควบคุมคุณภาพที่เข้มงวด มั่นใจได้ในมาตรฐานความหนาและมิติที่ถูกต้อง ต่างจากคอนกรีตผสมหน้างานที่อาจมีความแปรปรวน ช่วยลดความเสี่ยงจากการทำงานผิดพลาด และสร้างความมั่นใจตลอดการใช้งาน

6. ความทนทานเป็นเลิศและมีอายุการใช้งานยาวนานกว่า 50 ปี

เนื้อเหล็กกล้าคุณภาพสูงมีความทนทานต่อการเปลี่ยนแปลงของอุณหภูมิและความชื้น เมื่อผ่านการทาสีกันสนิมหรือชุบระบบป้องกันการกัดกร่อนอย่างถูกต้อง จะมีอายุการใช้งานยาวนานกว่า 50 ปี โดยมีคุณสมบัติความเหนียว (Ductility) ที่ช่วยซับแรงสั่นสะเทือนจากเหตุฉุกเฉินอย่างแผ่นดินไหวได้ดี

7. เป็นมิตรต่อสิ่งแวดล้อมด้วยความสามารถในการรีไซเคิล 100%

เหล็กจัดเป็นวัสดุที่สอดคล้องกับเกณฑ์อาคารเขียว (Green Building) เนื่องจากสามารถนำกลับมารีไซเคิลหลอมขึ้นรูปใหม่ได้ 100% โดยไม่สูญเสียคุณสมบัติทางกล ช่วยลดการใช้ทรัพยากรธรรมชาติและลดปริมาณขยะจากการรื้อถอนอาคารในอนาคต

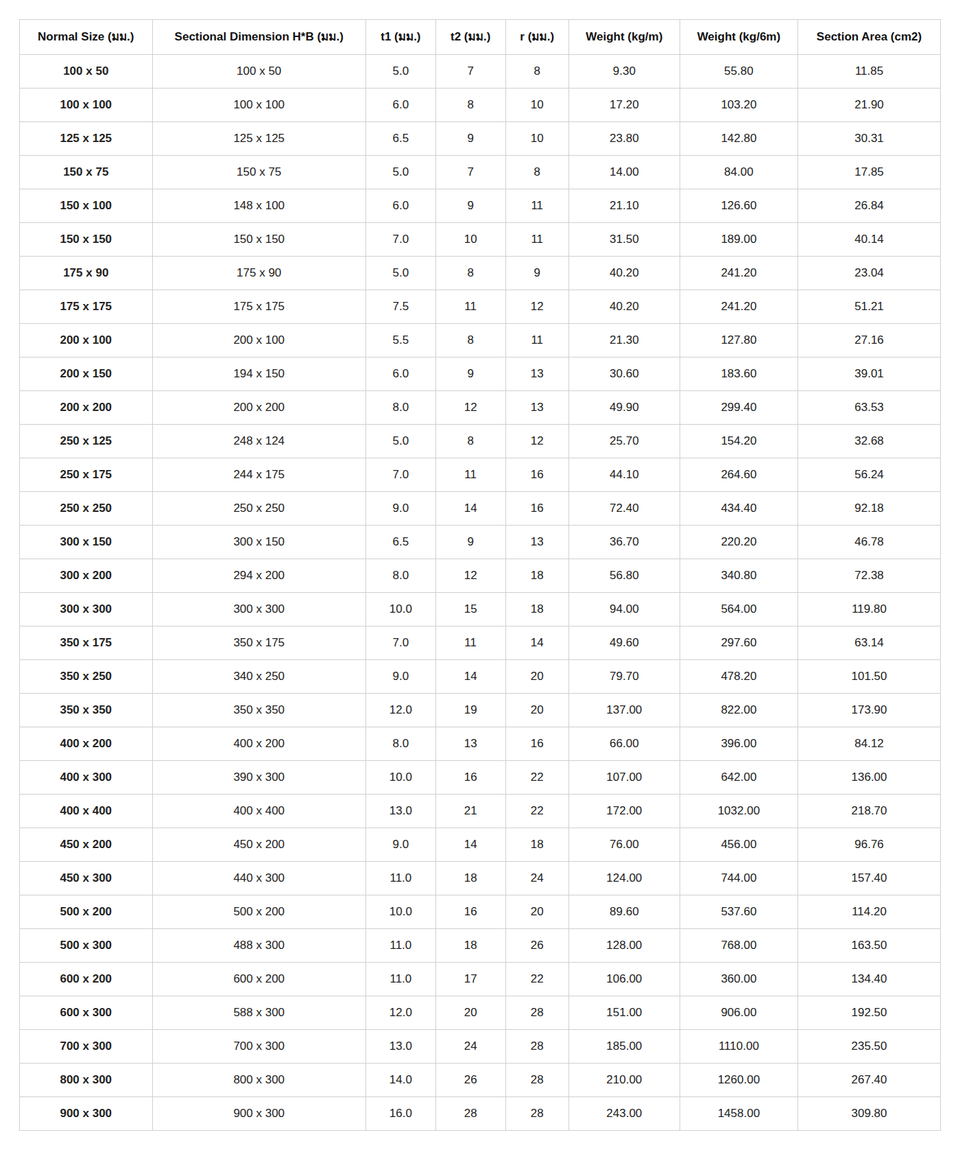

รายละเอียดขนาดและตารางน้ำหนักเหล็กไวด์แฟรงค์ COTCO METAL WORKS

เพื่อให้การคำนวณสเปกวิศวกรรมและการจัดซื้อเป็นไปอย่างถูกต้อง แม่นยำ ตารางด้านล่างนี้แสดงรายละเอียดมิติ ขนาดความหนา น้ำหนัก และพื้นที่หน้าตัดของเหล็กไวด์แฟรงค์ มาตรฐาน มอก. 1227-2558 จาก Cotco Metal Works

สรุปการเลือกใช้เหล็กไวด์แฟรงค์ เพื่อความมั่นคงแข็งแรงของอาคาร

การเลือกใช้เหล็กไวด์แฟรงค์เป็นตัวเลือกหลักในงานโครงสร้างอาคาร ช่วยรับประกันได้ทั้งความแข็งแรง ความปลอดภัย และความคุ้มค่าในการบริหารงบประมาณก่อสร้างระยะยาว เพื่อให้โครงการของคุณได้มาตรฐานระดับวิศวกรรมสูงสุด สามารถเลือกสั่งซื้อเหล็กไวด์แฟรงค์คุณภาพสูงที่ตรวจสอบสเปกตึงเต็มมิลล์ได้ทุกล็อตพร้อมเอกสาร COA ยืนยันผลแล็บได้แล้ววันนี้ที่ Cotco Metal Works

คำถามที่พบบ่อยเกี่ยวกับเหล็กไวด์แฟรงค์

เหล็กไวด์แฟรงค์ กับเหล็กเอชบีม สามารถใช้แทนกันได้จริงไหม

สามารถใช้แทนกันได้ในงานส่วนใหญ่เนื่องจากมีรูปทรงหน้าตัดใกล้เคียงกัน แต่ต้องผ่านการคำนวณทางวิศวกรรมอย่างละเอียดก่อน เพราะเหล็กไวด์แฟรงค์มีสัดส่วนความหนาปีกและน้ำหนักเฉพาะตัวที่ออกแบบมาเพื่อการรับแรงเฉพาะทาง

ทำไมงานตึกสูงจึงนิยมใช้เหล็กไวด์แฟรงค์ แทนโครงสร้างคอนกรีต

เพราะมีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ช่วยลด Dead Load ของอาคาร ทำให้ลดขนาดฐานรากลงได้ ก่อสร้างได้รวดเร็วเนื่องจากเป็นชิ้นส่วนสำเร็จรูปจากโรงงาน และให้ระยะช่วงเสาที่กว้างกว่าคอนกรีต

เอกสาร COA ของเหล็กไวด์แฟรงค์ มีความสำคัญต่องานจัดซื้ออย่างไร

เอกสาร COA (Certificate of Analysis) คือใบรับรองผลการทดสอบทางห้องปฏิบัติการที่ยืนยันว่า เหล็กไวด์แฟรงค์ล็อตนั้น ๆ มีส่วนผสมทางเคมี ค่าแรงดึง และความหนาตึงเต็มมิลล์ตรงตามสเปก มอก. 1227-2558 ช่วยสร้างความมั่นใจในการตรวจรับงานหน้างาน
